Bẫy hơi đồng tiền

Bẫy hơi đồng tiền, bẫy hơi đĩa dùng để xả nước ngưng trong đường ống hơi. Xuất xứ Đài Loan được nhập khẩu chính thức giá tốt nhất miền bắc, hỗ trợ vận chuyển, bảo hành chính hãng.

1 Tìm hiểu chi tiết bẫy hơi đồng tiền.

Bẫy hơi đồng tiền là gì?

Bẫy hơi đồng tiền hay còn gọi là bẫy hơi đĩa, bẫy hơi nhiệt động(Thermodynamic Steam Trap) là thiết bị chuyên sử dụng để tách lượng nước ngưng, khí không ngưng ra khỏi hệ thống đường ống có sử dụng năng lượng hơi nóng, nó đảm bảo cho đường ống luôn luôn thoát hết nước ngưng, giúp cho hơi nóng đạt được 100% hiệu suất của nó

Bẫy hơi đồng tiền nhìn bên ngoài giống như cấu tạo của một van y lọc nhưng ở phần trên đầu của nó bao gồm có nhiều các miếng kim loại hình tròn đồng tiền được sắp xếp ghép lại với nhau.Các miếng kim loại nhiệt tĩnh ghép với nhau, khi có nước ngưng thì những tấm nhiệt tĩnh này sẽ  ở trong môi trường có nhiệt độ thấp, nên không bị biến dạng, do đó nước ngưng sẽ  được xả ra ngoài. Khi nước ngưng được xả ra ngoài nhiệt độ của bẫy hơi sẽ ngày càng tăng lên, đến nhiệt  độ đủ lớn thì những tấm nhiết tĩnh sẽ biến dạng và đóng van lại và chu trình cứ tiếp tục. Vì thế bẫy hơi đồng tiền người ta còn gọi là van xả nước ngưng

Hiện nay chúng tôi đang cung cấp các loại bẫy hơi đồng tiền đến từ Hàn Quốc, Đài Loan, Nhật Bản, Thổ Nhĩ Kỳ với khả năng hoạt động rất tốt, tách nước hiệu quả trong hệ thống hơi nóng của các doanh nghiệp sản xuất. Với giá thành tương đối rẻ, chất lượng cao, đa dạng về sản phẩm sẽ giúp khách hàng có nhiều sự lựa chọn nhất cho dòng sản phẩm bẫy hơi đồng tiền

Một số tên gọi của bẫy hơi đồng tiền:

• Bẫy hơi đồng tiền
• Bẫy hơi nhiệt động
• Bẫy hơi đĩa
• Thermodynamic Steam Trap
• Cốc ngưng đồng tiền
• Cóc xả nước ngưng đồng tiền

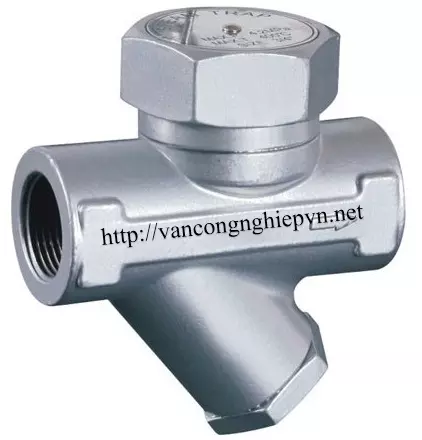

Hình ảnh thực tế bẫy hơi đồng tiền.

Thông số kỹ thuật bẫy hơi đồng tiền.

• Chất liệu bẫy hơi : Gang dẻo
• Áp lực làm việc: 3.5 – 16kgf/cm2
• Nhiệt độ làm việc : Max 250 độ C
• Kích cỡ bẫy hơi : DN15 – DN50
• Kiểu Kết nối: Ren, bích
• Tiêu chuẩn mặt bích: JIS 10K, BS, DIN, ANSI
• Lưu chất sử dụng: hơi nóng
• Hãng sản xuất: YNV, HELS, Tunglung
• Xuất xứ : Taiwan, Korea, Turkey
• Bảo hành: 12 tháng
• Tình trạng hàng: Có sẵn
• Giấy tờ: CO, CQ, VAT

2 Cấu tạo và nguyên lý hoạt động của bẫy hơi đồng tiền

Cấu tạo chung của bẫy hơi đồng tiền

Cấu tạo của bẫy hơi đồng tiền

Bẫy hơi đồng tiền có cấu tạo gồm các bộ phận: Phần thân bẫy hơi, lưới lọc bên trong, các đĩa van, nắp bảo vệ, nắp xả phía dưới

– Thân bẫy hơi: Thân là bộ phận chính của bẫy hơi chứa các bộ phận còn lại. Chất liệu thường bằng gang với khả năng chịu nhiệt cao lên đến tầm 250 độ C. Được kết nối vào hệ thống theo kiểu kết nối ren hoặc kết nối mặt bích

– Bộ phận lưới lọc bên trong: Giúp lọc các loại bụi, rác có lẫn trong hơi nóng giúp làm sạch hơi nóng đầu ra

– Phần nắp trên: bảo vệ đĩa của van xả nước ngưng và tạo khoảng trống để nước ngưng đi lên và xả ra ngoài

– Phần đĩa van xả nước ngưng(Bẫy hơi đồng tiền): Cấu tạo bằng các vật liệu kim loại gồm nhiều mảnh hình tròn như đồng tiền được ghép lại với nhau. Mỗi mảnh thì có độ co giãn về nhiệt khác nhau

– Nắp xả phía dưới: Có thể tháo rời và được kết nối vào thân van. Nắp được tháo ra để bảo dưỡng và bảo trì phần lưới lọc của bẫy hơi đồng tiền

Nguyên lý hoạt động của bẫy hơi đồng tiền

Bẫy hơi đồng tiền(disk steam trap) hoạt động rất đơn giản. Khi hơi nóng đi vào phần đầu vào. Nó sẽ qua phần lưới lọc của van xả nước ngưng, các loại hạt bụi và tạp chất sẽ bị giữ lại ở phần lưới này chỉ có hơi nóng tiếp tục di chuyển lên phía trên

Phần đĩa của bẫy hơi có thể di chuyển lên xuống theo trọng lực của nước ngưng và áp suất của hơi nóng gây nên.

Khi hệ thống đường ống và các thiết bị trao đổi nhiệt tích đủ nước ngưng nó sẽ làm tăng áp suất ở phần dưới của đĩa van, đĩa van bị lực tác động sẽ di chuyển lên phía trên, van mở ra cho nước ngưng chảy ra bên ngoài

Khi đã xả hết nước ngưng ra ngoài lúc này không còn nước ngưng nữa thì hơi nóng sẽ di chuyển lên phía trên của đĩa ép đĩa di chuyển xuống phía dưới đóng van xả nước ngưng lại. Khi đó hơi nóng không thể thoát ra bên ngoài được nữa

Lúc này phần hơi nóng ở phía trên của đĩa van bị kẹt lại ở phần phía trên, sau một khoảng thời gian từ 20s- 40s khi nhiệt độ bên ngoài môi trường thấp hơn nhiệt độ của hơi tích tụ ở phần trên đĩa sẽ làm hơi nước ngưng tụ lại, nước ngưng tụ rơi xuống rãnh làm cho áp suất ở khoang trên đĩa van giảm, áp suất nhỏ hơn phía bên dưới làm đĩa van lại di chuyển lên trên mở ra cho nước ngưng và một phần hơi nóng đi ra ngoài

Chu trình lặp đi lặp lại như vậy sau khoảng thời gian từ 20s-40s bẫy hơi nhiệt động lại mở ra cho nước ngưng thoát ra bên ngoài

3 Ưu điểm và nhược điểm của bẫy hơi đồng tiền

Ưu điểm của bẫy hơi đồng tiền

• Kích thước nhỏ gọn, dễ dàng lắp đặt trên đường ống
• Đa dạng về kiểu kết nối như nối ren, nối bích
• Hoạt động tốt trong các môi trường có nhiệt độ cao
• Việc xả nước ngưng là hoàn toàn tự động, không cần con người thao tác vận hành xả thủ công
• Có thêm phần lưới lọc các tạp chất và bụi có lẫn trong hơi nóng
• Giá thành tương đối rẻ, đây là dòng bẫy hơi rẻ nhất trong các loại bẫy hơi như bẫy hơi gầu đảo, bẫy hơi phao

Nhược điểm của bẫy hơi đồng tiền

• Chu trình xả gián đoạn không liên tục
• Trong quá trình thoát nước ngưng một phần hơi nóng có thể thoát ra ngoài gây thất thoát hơi nước
• Chỉ sử dụng trong hệ thống nhỏ và vừa hoặc sử dụng trong đường ống

3 Phân loại bẫy hơi đồng tiền hiện nay

Bẫy hơi đồng tiền lắp ren

Bẫy hơi đồng tiền lắp ren là dòng bẫy hơi có kích thước nhỏ gọn, lắp đặt trên đường ống sử dụng đơn giản với kiểu kết nối ren. Đây là dòng bẫy hơi thường được sử dụng nhiều nhất trong công nghiệp hiện nay

Bẫy hơi đồng tiền lắp ren có giá thành tương đối rẻ, hoạt động tự động và có độ ổn định cao. Được chúng tôi nhập khẩu trực tiếp từ các thị trường như Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ…

Bẫy hơi đồng tiền lắp bích

Là dòng bẫy hơi nhiệt động sử dụng kiểu kết nối vào đường ống là kiểu kết nối mặt bích với các tiêu chuẩn khác nhau như JIS, BS, DIN, ANSI. Bẫy hơi được đúc thêm hai mặt bích ở thân của nó để kết nối với đường ống sử dụng

Bẫy hơi đồng tiền mặt bích với kiểu kết nối bích giúp làm chặt đường ống sử dụng, giảm thiểu thất thoát hơi nóng và có khả năng chịu áp lực rất tốt

Bẫy hơi đồng tiền Hàn Quốc

Bẫy hơi đồng tiền Hàn Quốc là dòng bẫy hơi được nhập khẩu trực tiếp và độc quyền thương hiệu Tuấn Hưng Phát với các thương hiệu nổi tiếng hiện nay như YNV, SamYang, Yoo Youn. Đây là những thương hiệu nổi tiếng trong lĩnh vực cung cấp các thiết bị chuyên sử dụng cho ngành hơi nóng hiện nay

Bẫy hơi đồng tiền Đài Loan

Là dòng bẫy hơi giá rẻ chất lượng tốt cũng hay được sử dụng trong công nghiệp hiện nay. Bẫy hơi Đài Loan có chất lượng tốt, giá thành tương đổi rẻ, hoạt động ổn định

Các thương hiệu bẫy hơi Đài Loan có trên thị trường hiện nay gồm có bẫy hơi Tunglung, bẫy hơi Nicoson…đây là những thương hiệu thường được các doanh nghiệp tìm kiếm và sử dụng nhiều trên thị trường

Bẫy hơi đồng tiền Thổ Nhĩ Kỳ

Là dòng bẫy hơi chất lượng đến từ thương hiệu Hels – Thổ Nhĩ Kỳ. Đây là dòng sản phẩm có chất lượng rất tốt, khả năng chịu nhiệt độ ấn tượng, hoạt động tự động và hiệu quả cao

Thương hiệu Hels sản xuất nhiều dòng bẫy hơi và cũng đa dạng về kích thước sử dụng từ DN15 – DN50 đầy đủ các dòng như bẫy hơi gàu đảo, bẫy hơi phao…

4 Một vài lưu ý khi lắp đặt và sử dụng bẫy hơi đồng tiền

Lưu ý vị trí lắp đặt và thường xuyên kiểm tra tình trạng hoạt động của bẫy hơi đồng tiền

Lưu ý khi lắp đặt bẫy hơi đồng tiền

Khi lắp đặt bẫy hơi đồng tiền cần chú ý đến một vài lưu ý như sau:

• Lưu ý đầu tiên khi lắp đặt bẫy hơi là về áp suất và nhiệt độ của hơi nóng sử dụng. Phải nắm chắc được các thông số này để lựa chọn loại bẫy hơi hợp lý nhất
• Lựa chọn đúng kích cỡ sử dụng trên đường ống. Chúng ta phải nắm được thông số của đường ống sử dụng để lựa chọn đúng kích thước bẫy hơi
• Tìm hiểu về kiểu kết nối van với đường ống sử dụng. Có thể là nối ren hay nối bích phù hợp với nhu cầu sử dụng và đường ống thiết kế của hệ thống
• Vị trí lắp đặt bẫy hơi cũng rất quan trọng, bẫy hơi đồng tiền được ưu tiên lắp ở trên đường ống hoặc phía sau các thiết bị trao đổi nhiệt. Nhưng hiện nay bẫy hơi đồng tiền chủ yếu dùng trên hệ thống đường ống hoặc ở các vị trí ít nước ngưng là được sử dụng nhiều nhất với khoảng cách tầm 30m đường ống /1 bẫy hơi
• Khi lắp đặt chú ý đến hướng đi của hơi nóng. Cóc hơi đồng tiền có đánh dấu chiều và hướng đi của lưu chất cần chú ý để lắp chính xác
• Có thể lắp đặt thêm kính quan sát dòng chảy để kiểm tra tình trạng hoạt động của bẫy hơi
• Phía trước và phía sau bẫy hơi đồng tiền nên sử dụng các van khóa bằng tay(van cầu hoặc van bi) hoặc có thể lắp thêm lọc Y để loại bỏ cặn, chất bẩn đi vào bẫy hơi. Đôi khi người ta còn lắp thêm các đường By Pass để có thể bảo trì bẫy hơi hoặc thay thế bẫy hơi mà không cần dừng hệ thống
• Nên lắp đặt bẫy hơi đồng tiền ở các vị trí dễ dàng kiểm tra và bảo dưỡng. Ngoài ra lắp ở các vị trí cuối đường ống để thu nước ngưng hiệu quả nhất. Nên lắp thêm hệ thống để dẫn nước ngưng về bể chứa

Lưu ý khi sử dụng bẫy hơi đồng tiền

• Thường xuyên kiểm tra tình trạng hoạt động của bẫy hơi đồng tiền thông qua các loại kính quan sát và các dụng cụ kiểm tra bẫy hơi hoạt động tự động hiện nay
• Thường xuyên kiểm tra lưới lọc của bẫy hơi đồng tiền để loại bỏ các loại cặn và chất thải có trong lưới lọc, đảm bảo cho bẫy hơi đồng tiền hoạt động trong trạng thái tốt nhất
• Định kỳ bảo dưỡng đường ống và bẫy hơi theo khoảng thời gian nhất định hoặc tùy theo hoạt động của hệ thống để bẫy hơi có thể hoạt động trong trạng thái tốt nhất

5 Địa chỉ mua bẫy hơi đồng tiền chính hãng tại Việt Nam

Bẫy hơi đồng tiền là dạng bẫy hơi được sử dụng nhiều nhất và thông dụng nhất trên thị trường hiện nay. Với tầm quan trọng của các loại bẫy hơi nói chung hiện nay và bẫy hơi đồng tiền nói riêng đây là thiết bị không thể thiếu trong hệ thống hơi nóng hiện nay.

Chúng tôi chuyên cung cấp các loại bẫy hơi như bẫy hơi đồng tiền bẫy hơi phao, bẫy hơi gầu đảo…hàng được nhập khẩu trực tiếp từ các nước như Hàn Quốc, Đài Loan, Turkey…với đầy đủ các kích thước và chủng loại cho khách hàng lựa chọn
